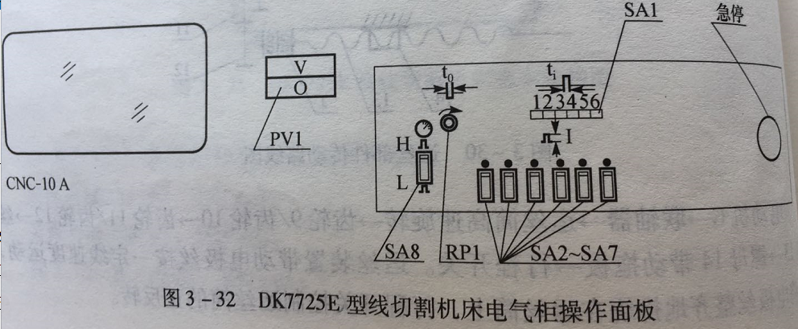

快盈V1机床电气柜操作面板的组成
SA1一脉冲宽度选择
SA2~SA7一功率管选择
快盈V1 SA8一电压幅值选择
快盈V1 RP1一脉冲间隔调节
快盈V1 PV1一电压幅值指示
急停按钮一按下此键,机床运丝、水泵电机全停,脉冲电源输出切断。
快盈V1脉冲电源参数设置:
快盈V1 脉冲宽度ti选择开关SA1共分六挡,从左边开始往右边分别为:
快盈V1 第一挡:5µs 第二挡:15µs 第三挡:30µs
快盈V1 第四挡:50µs 第五挡:80µs 第六挡:120µs
在CNC数控车床加工中,功率管个数选择开关SA2~SA7可控制参加工作的功率管个数,如六个开关均接通,六个功率管同时工作,这时峰值电流最大。如五个开关全部关闭,只有一个功率管工作,此时峰值电流最小。每个开关控制一个功率管。
快盈V1 一般情况下,快盈V1幅值电压选择开关SA8用于选择空载脉冲电压幅值,开关按至“L”位置,电压为75V左右,按至“H"”位置,则电压为100V左右。
改变脉冲间隔t0调节电位器RP1阻值,可改变输出矩形脉冲波形的脉冲间隔t0,即能改变加工电流的平均值,电位器旋置最左,脉冲间隔最小,快盈V1电流的平均值最大。
快盈V1 电压表PV1,由0~150V直流表指示空载脉冲电压幅值。
